随着电网的发展，变电站已全部实现远程集中监控。通过综合自动化系统来实现远程对变电站的操作和信号监视。目前枣庄电网采用的是IES500监控系统，此系统还远远达不到智能监控的能力，所以监控中心值班员结合工作实际，为提高监控信息判断准确率，创新编制了“三表一图”，以解决实际工作中遇到的困难。并且我们还对“三表一图”进行了分工，有专人进行管理和更新，使“三表一图”能够根据变电站情况实时的更新，内容丰富，非常具有时效性和指导性。这三表一图分别是设备隐患提醒表、典型信号提醒表、设备台帐及35kV及以上网络图。本文将详细介绍“三表一图”的具体作用，希望能够给同行以借鉴。

1、引言

枣庄电网监控中心最初管辖110kV及以上变电站23座，随着新上变电站数量不断增加，管辖的变电站已达到54座。面对人员没有增加，而工作任务成倍增加的局面，监控中心只有不断创新工作方法，以适应不断变化的工作需求。而且目前使用的监控系统远远不能达到智能监控的目的。保护表常亮信号众多、事项窗口信号不能分级上传，检修信号大量上传，种种问题都直接影响了监控中心的监控质量。对此，为改变现状，监控中心立足自身，寻找可行办法，制作出“三表一图”，可有效提高监控信息判断准确率，缓解值班员的工作压力，保证无人值守变电站的监控质量。

2、“三表一图”作用介绍

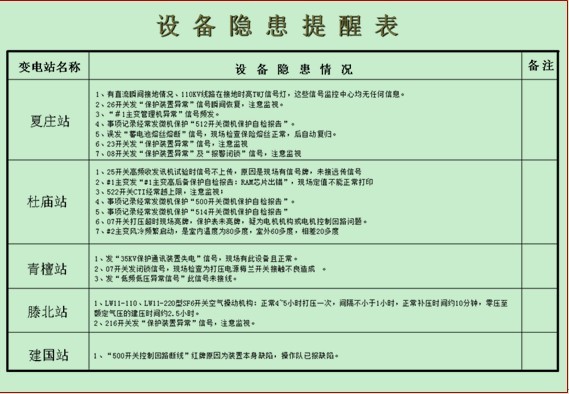

2.1 设备隐患提醒表：汇总变电站存在的异常信号，且在短时间内无法处理的隐患(例如：滕北站发“216开关保护装置异常”发后随即复归，检修部门无法捕捉检查)。监控值班员在监控过程中，可以通过此表跟踪并加强监视，及时汇报，提高值班员的判断能力。

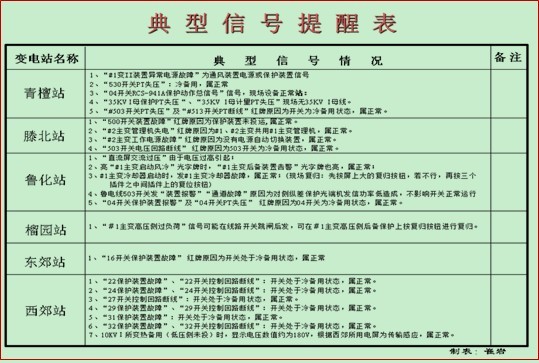

2.2 典型信号提醒表：此类信号并不是设备异常信息，但在工作中会时不时的发出，在判断上容易产生误导，为了避免不必要的精力支出，我们将这类信号汇总提醒值班员。例如：220KV开关收发信机动作信号、备用开关的异常信号等都可以通过此表来排除，加强设备巡视与监控质量。

2.3建立监控台帐：针对监控实际工作需要，统计各个变电站的变压器、开关型号，开关操作机构、继电保护配置情况，运行监视注意事项，做到实时更新，便于监控人员及时、 准确掌握变电站设备情况。

2.4 35kV及以上网络图：方便在事故跳闸时分析事故影响范围，作出正确的判断，第一时间反馈给调度。

监控中心担负着枣庄地区54座重要变电站的运行监视与控制，看起来简单的一路跳闸，对电网造成的影响是不容忽视的，我们只有熟悉掌握网络图，才能在事故时清晰的分析判断事故对整个电网的造成的影响，第一时间反馈给调度。我们通过积累数据绘制了便于观看，查找的网络图，对事故后果的判断提供了有力的支撑，从而加强了分析处理事故的能力。

通过“三表一图”，监控人员对所辖变电站设备情况了然于胸，面对每天数千条信息，都能从容应对。对上传的信息，进行分类处理，首先查看是否是《设备隐患提醒表》内的加强监视信号，然后排除《典型信号提醒表》所列的内容，最后分析信号来源，对设备有可能造成的危害提前预知，做出及时的判断分析与相应的汇报;对于事故跳闸，第一时间查看变电站线路名称编号，及时查看网络图，做综合分析，第一时间汇报并做好记录，有效提高变电站监控质量。

3、结论

“三表一图”已成为监控值班员工作中不可缺少的重要指南。在使用中“三表一图”也在不断地充实和更新，从而具有很强的实效性。通过“三表一图”的实施，监控中心的设备巡视到位率、异常信号发现率和事故处理及时正确率都有了显著的提高。以2011年为例：全年及时发现了重大及以上异常信息406条，其中紧急信号92条。及时正确处理事故跳闸400次，上报重大及以上缺陷35项，为枣庄电网的安全运行作出了很大的贡献。
